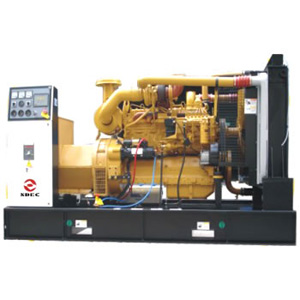

مولد من سلسلة

مولد SC-C

ملاحظة :كانت شروط مرجعية معيارية 27 درجة الحرارة المئوية  في فتحة الهواء (90 درجة فهرنهايت) على الارتفاع  .152.4 متر
(500 قدم) عن سطح البحر60 % في الرطوبة النسبية. مجموعة المولدات تحت 50 درجة مئوية  في فتحةالجو استعدادية.
الفنية

تقديرات الناتج
3 المرحلة التالية الفولطيات متاحة :
50 هرتز 415 400 380
240 230 220
60 هرتز 460 440 416
266 254 240

الفولطيات الاخرى متوفرة للطلب.

المحرك
محرك الديزل الكومينس واجبا ثقيلا الصناعية.تصنيع محرك الديزل من سلسلةSC11C تحت الفنية المحركCAT3300

الحاكم
الادارة الالكترونية القياسية على جميع 1000 محركات من السلسلة تدور 1500 / 1800 دورة في الدقيقة.
النظام الكهربائي
كان نظام 12فولط/ 24 فولط مع له مولد شحن البطاريات و محرك الانطلاق المحوري وبطاريات الاطلاق كبيرة قدرةها ولا تحتاج الى الصيانة والبطاريات التي ترسخ على رف قاعدة مجموعة المولدات واجبا ثقيلا وتربط الاسلاك مع الانهاء.

جهاز ترشيح المحرك
مرشحات الهواء مرشحات شبكة رقة مختومة. مرشحة الوقود بشكل الخرطوشة ومرشحة زيت التشحيم كامل التدفق. جميع قطع الغيار للمرشحة يمكن تعويضها.

مولد
قد تم اختيار مولدات ستامفورد / ماراثون بعناية لتتناسب مع تجاوز حمولة المحرك وتتضمن ما يلي : شاشة المحمية ومظلة التنقيط المثيرة الذاتية والتنظيم الذاتي مولد دون الفرشاة مترابطة تماما مع دامبير اللفات ، ic06 نظام تبريد ومختومة لاتجاهات الحمولة ، pmg كما تركب على مستوى BCP 1000 النماذج وأعلاه. مولدات من العلام التجارية الاخرى متوفرة عند الطلب.

نظام العزل
نظام العزل هو الطبقة ح.
جميع اللفات هي تفيض بالبوليستر ثلاثي المقاومة من الرطوبة الحرارية والزيوت والاحماض او فراغ تفيض بالبوليستر الراتنج الخاص. معطف الثقيلة المضادة للتتبع الصبغ لحماية اضافية ضد الرطوبة او التكثيف.

الخواص المكونات الكهربائية
تصميم الكهرباء وفقا bs5000 - 3 ، vde0530 ، nema mgi-22/32 ، iec34 ، csac22.2 - 100 ، وas1359

منظم الجهد الآلي الاوتوماتيكي
منظم الجهد الآلي الاوتوماتيكي له جميع المناسبة يحتفظ الفولت ضمن حدود ± 0،5 % (±0.1 % علىHC 15 الاطار) من دون حمولة الى كاملة فيما من الباردة الى الساخنة وفي اي اختلافات بين 0،8 السلطة عاملا متخلفا والوحدة والوحدة والشمول بسرعة الاختلاف من 0.4 %. التعديل الاسمية عن المتقلب وضع في avr.

التشويش الكهربائي
قمع هو تمشيا مع احكام<< في دي اي>> الطبقة <<جي>>

نظام مراقبة
اطارة القاعدة الاقامة ولوحة التحكم ملفقة الصلب المعدني مع الباب القابل للاحكام.كانت لوحة التحكم معزولا من الاهتزاز وتتألف من الاجهزة والضوابط التالية : مقياس ضغط النفط ، ومقياس درجة حرارة المياه ، مقياس التيار الكهربائي للبطارية ، والفولتميتر ومبدل المختار، وعداد النبضات وعداد الساعات. مراقبة بدء الدليل و زر وقف الطوارئ هما المجهزة بشكل قياسي.

اغلاق اجهزة حماية مع مؤشرات للمواضع التالية:
ارتفاع درجة حرارة البرادة وضغط منخفض للنفط وعلى مدى السرعة.
