مولد من سلسلة

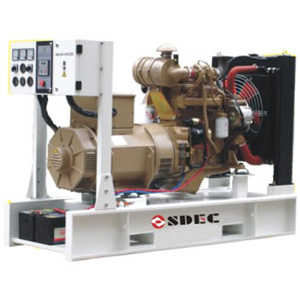

مولد من سلسلة SC-C

ملاحظة :كانت شروط مرجعية معيارية 27 درجة الحرارة المئوية في فتحة الهواء (90 درجة فهرنهايت) على الارتفاع .152.4 متر
(500 قدم) عن سطح البحر60 % في الرطوبة النسبية. مجموعة المولدات تحت 50 درجة مئوية في فتحةالجو استعدادية.
الفنية

تقديرات الناتج
3 المرحلة التالية الفولطيات متاحة :
50 هرتز 415 400 380
240 230 220
60 هرتز 460 440 416
266 254 240

الفولطيات الاخرى متوفرة للطلب.

المحرك
محرك الديزل الكومينس واجبا ثقيلا الصناعية.

الحاكم
الادارة الالكترونية القياسية على جميع 1000 محركات من السلسلة تدور 1500 / 1800 دورة في الدقيقة.
النظام الكهربائي
كان نظام 12فولط/ 24 فولط مع له مولد شحن البطاريات و محرك الانطلاق المحوري وبطاريات الاطلاق كبيرة قدرةها ولا تحتاج الى الصيانة والبطاريات التي ترسخ على رف قاعدة مجموعة المولدات واجبا ثقيلا وتربط الاسلاك مع الانهاء.

جهاز ترشيح المحرك
مرشحات الهواء مرشحات شبكة رقة مختومة. مرشحة الوقود بشكل الخرطوشة ومرشحة زيت التشحيم كامل التدفق. جميع قطع الغيار للمرشحة يمكن تعويضها.

مولد
قد تم اختيار مولدات ستامفورد / ماراثون بعناية لتتناسب مع تجاوز حمولة المحرك وتتضمن ما يلي : شاشة المحمية ومظلة التنقيط المثيرة الذاتية والتنظيم الذاتي مولد دون الفرشاة مترابطة تماما مع دامبير اللفات ، ic06 نظام تبريد ومختومة لاتجاهات الحمولة ، pmg كما تركب على مستوى BCP 1000 النماذج وأعلاه. مولدات من العلام التجارية الاخرى متوفرة عند الطلب.

نظام العزل
نظام العزل هو الطبقة ح.
جميع اللفات هي تفيض بالبوليستر ثلاثي المقاومة من الرطوبة الحرارية والزيوت والاحماض او فراغ تفيض بالبوليستر الراتنج الخاص. معطف الثقيلة المضادة للتتبع الصبغ لحماية اضافية ضد الرطوبة او التكثيف.

الخواص المكونات الكهربائية
تصميم الكهرباء وفقا bs5000 - 3 ، vde0530 ، nema mgi-22/32 ، iec34 ، csac22.2 - 100 ، وas1359

منظم الجهد الآلي الاوتوماتيكي
منظم الجهد الآلي الاوتوماتيكي له جميع المناسبة يحتفظ الفولت ضمن حدود ± 0،5 % (±0.1 % علىHC 15 الاطار) من دون حمولة الى كاملة فيما من الباردة الى الساخنة وفي اي اختلافات بين 0،8 السلطة عاملا متخلفا والوحدة والوحدة والشمول بسرعة الاختلاف من 0.4 %. التعديل الاسمية عن المتقلب وضع في avr.

التشويش الكهربائي
قمع هو تمشيا مع احكام<< في دي اي>> الطبقة <<جي>>

نظام مراقبة
اطارة القاعدة الاقامة ولوحة التحكم ملفقة الصلب المعدني مع الباب القابل للاحكام.كانت لوحة التحكم معزولا من الاهتزاز وتتألف من الاجهزة والضوابط التالية : مقياس ضغط النفط ، ومقياس درجة حرارة المياه ، مقياس التيار الكهربائي للبطارية ، والفولتميتر ومبدل المختار، وعداد النبضات وعداد الساعات. مراقبة بدء الدليل و زر وقف الطوارئ هما المجهزة بشكل قياسي.

اغلاق اجهزة حماية مع مؤشرات للمواضع التالية:
ارتفاع درجة حرارة البرادة وضغط منخفض للنفط وعلى مدى السرعة.

نظام الوقود :
خطوط علف الوقود وخطوط عودتها تركب بين في المحرك تمدد الى الحاجز على اطار قاعدة المولد.

أجهزة التبريد
البرادة ومروحة التبريد الكامل مع معدات الحماية مصممة لتبريد المحرك على الناتج المحدد ، في الهواء - على درجات حرارة تصل الى 45 C° (113 درجة فهرنهايت) صمام نزيف المبرد والناءيه وملء مرفق موقع قياس تركب كما هي المعيار.

تصاعد الترتيب
اطار قاعدة / حوض خزان الوقود
الكامل هو مجموعة المولدات التي شنت ككل واجبا ثقيلا على ملفقة ، ملحومة اطار قاعدة الصلب. فان على اطار قاعدة عيون رفع خصيصا لتشغيل الرافعة.اتساع حوض الوقود يدفع 8 ساعات التشغيل متاح.

ازدواج
المحرك والمولد مربطان بشكل مباشر بطريق اصدار SAE الحافة حتى لا يكون هناك اي امكانية الانفصال بعد استخدامها للفترة الطويلة. حذافة المحرك ترتبط بالمولد مرونة والعملية لتخفيف قوة الدائرة لضمان عدم الاهتزاز الخطورة تحدث في اطار الجمعية.

مخمد الصدمات
مخمد الصدمات يتم توريدها قبل تركيبها بين جمع المحرك / المولد واطار القاعدة للمولدات ويشتمل على bcp880s. الالغام المضادة للمركبات سوف يتم تزويدها فضفاضة لتركيب الموقع بين اطار القاعدة والكلمة عليها جميع مجموعات المولدات الاخرى.

سلامة الحراس
فان مروحة ومحرك المروحة وشحن بطاريات المولد كل منها تراقب بالكامل لحماية الافراد. حجر الحرس يحمي مركز المشعاع من تلف عرضي.

الترتيب العام
مجموعة المولد صمم وشيد للتركيب في بناء مقاوم للطقس. مختلف أنواع من ايزو حاويات مقاومة للطقس ومخفف الصوت متاحة.

الوثيقة
لكل مجموعة كتيبات تشغيل مجموعة كاملة وصيانتها و رسوم دائرة الاسلاك البيانية.

تجارب المصنع
مجموعة المولد تختبر الحمل قبل ارسالها. جميع وسائل الحماية ، ومراقبة المهام هي محاكاة والمولد ونظم التحقق منها ، وثبت بعد ذلك مرت لارسالها. اختبار الشهادة المنصوص عليها كمعيار قياسي.

معدات النهاية
طلاء على جميع المعدات كمعيار الصناعة.
معايير الجودة
المعدات تفي بالمعايير التالية : iso3046 ، iec34 - 1 ، iso8528 ، as1359 ، gb/t2820

ضمان المنتج
جميع المعدات مكفولة لمدة 12 شهرا من تاريخ بدء التشغيل او 1000 ساعة بالظهور ساعة منذ مرة أولى تشتغيل.

تفضل بالاطلاع على البيان لشركة محرك ديزل شانغ هاي ضمان كامل من حيث المواصفات. الكفالة الممتدة متاحة ، للاطلاع على التفاصيل تفضل بالاتصال بتاجر المحلي لشركة محرك ديزل شانغ هاي.
الا يجب ان تكون مستخدمة المعدات في معيار التشغيل وفقا للممارسات واوصى تخضع لأية حدودة الحمولة.

مجموعة
لف بمتقلص لأغراض التصدير.
تغييرات مواصفات التصميم وقابلة دون سابق انذار
