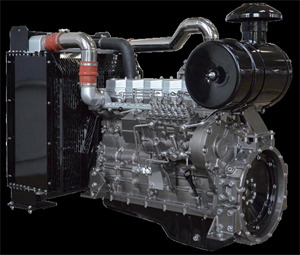

محرك من سلسلة H

نطاق الطاقة: 68ps~250ps
المحرك من سلسلة H بـ SDEC هو المحرك الجديد بتوفير الطاقة وحماية البيئة لمجموعات المولد. مع استخدام فكرة التصميم المتقدمة من أوروبا وأمريكا، هذا المحرك يكون مصمما عن طريق التعاون مع شركة AVL ومصنوعا بصرامة وفقا لعملية تصميم GPDP لـ SAIC. تجمع منتجاتنا سلسلة من التكنولوجيات المتقدمة التي تشمل أربعة صمامات، ترذيذ الوقود، التصميم النموذجي، عمود توصيل التكسير الخ، يتميز بالهيكل المدمج، الضوضاء المنخفض، الطاقة القوية، استهلاك الوقود المنخفض، والموثوقية الممتازة. بخلاصة القول، هذا المنتج هو طاقة مطابقة مثالية لمجموعات المولد.

النموذج	SC4H90D2	SC4H140D2	SC4H170D2	SC7H180D2	SC7H210D2	SC7H230D2	SC7H250D2
النوع	جهاز تعديل السرعة الكهربائي، في الخط، التبريد بالماء، 4 أشواط، الحقن المباشر، الشاحن التربيني، المبرد البيني هواء بهواء
الثقب × رقم الأسطوانة (mm)	4×105			6×105
تبريد بطانة الأسطوانة	النوع الجاف
شوط المكبس (mm)	124
الإزاحة الكلية (L)	4.3			6.5
نسبة الضغط	15.9
المعدل القابل للتعديل (%)	0-5
سرعة الدوران (r/min)	1500
الطاقة المقدرة/ الطاقة الأصلية (kW)	64	92	115	120	140	155	168
الطاقة الاحتياطية (kW)	70	101	126	132	154	170	184
استهلاك الطاقة الأدنى (g/kW·h)	≤199
FSN	≤1.5
سعة الزيت (L)	13			17.5
استهلاك زيت التشحيم (g/kW·h)	≤0.3
ترتيب الإشعال ( من الطرف المتحرك)	1-3-4-2			1-5-3-6-2-4
اتجاه الدوران من العمود المرفقي ( وجه حافة الحذافة)	ضد إتجاه عقرب الساعة
قواعد / معايير الانبعاث	ليس طريق G II
الضوضاء dB (A)	96
الوزن الصافي (kg)	450kg			580kg
الأبعاد المعبئة من المحرك (mm)	129210921429mm			159210921629mm
الأداء المرتفع (M)	2000
غلاف الحذافة/ الحذافة	SAE11.5#/SAE3#

التكنولوجيات
1. التصميم النموذجي
مضخة المياه، مضخة الزيت ومبرد الزيت تكون مندمجة في أسطوانة المحرك. أنبوب الإدخال ورأس الأسطوانة يكون مركبا بعضهما البعض.
الوظيفة: التصميم النموذجي المستخدم في محرك سلسلة H يجعله يقلل الكمية من مكونات المحرك، مما يحسن الموثوقية ويقلل مقاومة الدخول.
المميزات: الهيكل المدمج، الموثوقية العالية

2. التصميم ذو البراءة
الوظيفة: الصلابة العالية والجساءة العالية
المميزات: تقليل الاهتزاز والضوضاء

3. الإكسسوارات المعيارية
الوظيفة: جساءة وتوافق البطارية
المميزات: الصيانة السهلة

4. جهاز تعديل السرعة الكهربائي
الوظيفة: هذه السلسلة H من المحرك هو مسيطر عليه بجهاز تعديل السرعة الكهربائي مع الدقة العالية، مما يلبى المتطلبات العالية من معدل الحالة المستقرة لمحطة توليد الطاقة.
المميزات: أفضل معدل الحالة المستقرة وأدق معدل لحظي

5. تصميم تدفق الهواء بالتيار الدوامي المنخفض ومعامل التدفق العالي، رأس الأسطوانة المتكاملة
الوظيفة: الكثافة والصلابة لرأس الأسطوانة تكون محسنة وهذا التصميم المفضل من الممر الجوي يلبي هذه المتطلبات من الطاقة العالية، الانبعاث المنخفض، استهلاك الوقود المنخفض الخ.
المميزات: الاهتزاز المنخفض، الضوضاء المنخفض، استهلاك الوقود المنخفض

المواصفات التقنية لمحرك من سلسلة H
نطاق الطاقة: 50-168 KW
سرعة الدوران: 1500 rpm

6. ذراع توصيل التكسير
الوظيفة: تطابق واحد بواحد مع غطاء عمود التوصيل يضمن تحديد الموقع بدقة ويحسن جودة تجميع المحرك
المميزات: الصيانة السهلة

7. بطانة الأسطوانة بالنوع الجاف
الوظيفة: بطانة الأسطوانة بالنوع الجاف هذه ضمن أفضل أداء
المميزات: مع استخدام بطانة الأسطوانة هذه، المحرك سلسلة H هو سهل للصيانة، مما يعزز الأداء المقاوم للاحتكاك

8. صندوق التروس الخلفي
الوظيفة: نقل التروس بأكثر استقرار
المميزات: الضوضاء المنخفض

9. أربعة صمامات للأسطوانة
الوظيفة: هذا الهيكل سيزيد تدفق هواء الدخول ويعزز الطاقة وعزم الدوران لهذا محرك سلسلة H.
المميزات: الطاقة من هذا المنتج تكون محسنة. كلا الانبعاث واستهلاك الوقود يكون مقللا.

10. نظام حقن الوقود P7100
أحدث حاقن الوقود من سلسلة P يستخدم تصميم الترتيب من تحديد الموقع العمودي والوسيط.
الوظيفة: مع ضغط الحقن العالي، هذا الترتيب يضمن جودة ترذيذ الوقود ويحسن الاحتراق.
المميزات: أقل استهلاك الوقود وأقل انبعاث

الأبعاد الشاملة والتركيب للمحرك من سلسلة H
